レーザー館　>　ステッピングモーター/ドライバー

記載の「交換工賃」は、弊社にて交換作業を行った場合の工賃です。　詳細はこちら

GS、RS、RDシリーズ

LTシリーズ

QSシリーズ

GS、RS、RDシリーズ用ステッピングモーター / ドライバー

GS、RS、RDシリーズ用 X軸/Y軸ステッピングモータードライバー

機種	価格税込
3ND583 または 3DM583	18,00019,800
3DM580 または 3DM580S	18,00019,800

Leadshine

3ND583/3DM583 または、3DM580/3DM580Sです。
機体ロットにより、搭載されている型番が異なります。実機を確認の上、購入してください。
型番は、ステッピングモータドライバ側面に記載されています。

3ND583と3DM583は互換品です。発送は、いずれかの商品となります。
3DM580と3DM580Sは互換品です。発送は、いずれかの商品となります。

それぞれ実機と型番が異なっていても、配線変更等は不要です。そのまま取り付けてください。

交換の際は、技術資料「ステッピングモータ・ドライバの設定」を参照の上、行ってください。
交換前の実機のディップスイッチの設定が、技術資料と異なっている場合は、実機に合わせて、新しく取り付けるドライバのディップスイッチを設定してください。

交換工賃　5,0005,500

GS、RD1325D/1332D用 Y軸ステッピングモータードライバー

機種	価格税込
DMA860H または M860C	18,00019,800

Leadshine

DMA860H と M860Cは互換品です。機体ロットにより、搭載されている型番が異なります。
発送は、いずれかの商品となります。
それぞれ実機と型番が異なっていても、配線変更等は不要です。そのまま取り付けてください。

GS、RD1325D/1332D用 X軸は「GS、RS、RDシリーズ用 X軸/Y軸ステッピングモータードライバー」を使用して下さい。

交換工賃　5,0005,500

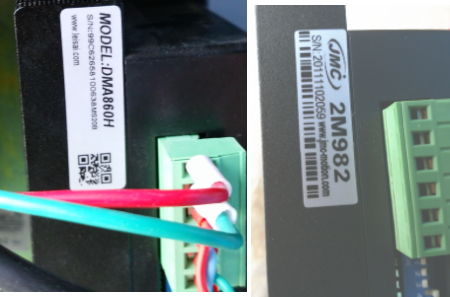

GS、RS、RDシリーズ用 Z軸ステッピングモータードライバー

機種	価格税込
2M982	18,00019,800
DMA860H または M860C	18,00019,800

ドライバは機体ロットにより「2M982」と「DMA860H/M860C」があります。互換性はありません。

ご購入の際は、ドライバに貼ってある型番シールを確認の上、カートに入れてください。

DMA860H と M860Cは互換品です。機体ロットにより、搭載されている型番が異なります。発送は、いずれかの商品となります。
それぞれ実機と型番が異なっていても、配線変更等は不要です。そのまま取り付けてください。

交換工賃　5,0005,500

GS、RS、RDシリーズ用 X軸/Y軸ステッピングモーター

機種	価格税込
機種共通	45,00049,500

573S-15L

X軸ステッピングの交換後は、必ず「バックラッシュの調整」を行ってください。

LT1390用の X軸ステッピングモータと同一品です。

交換工賃　10,00011,000

GS、RD1325D用 Y軸ステッピングモーター

機種	価格税込
GS1325D RD1325D	65,00071,500

86HS85-10

1325D の専用部品です。X軸とは異なります。

交換工賃　10,00011,000

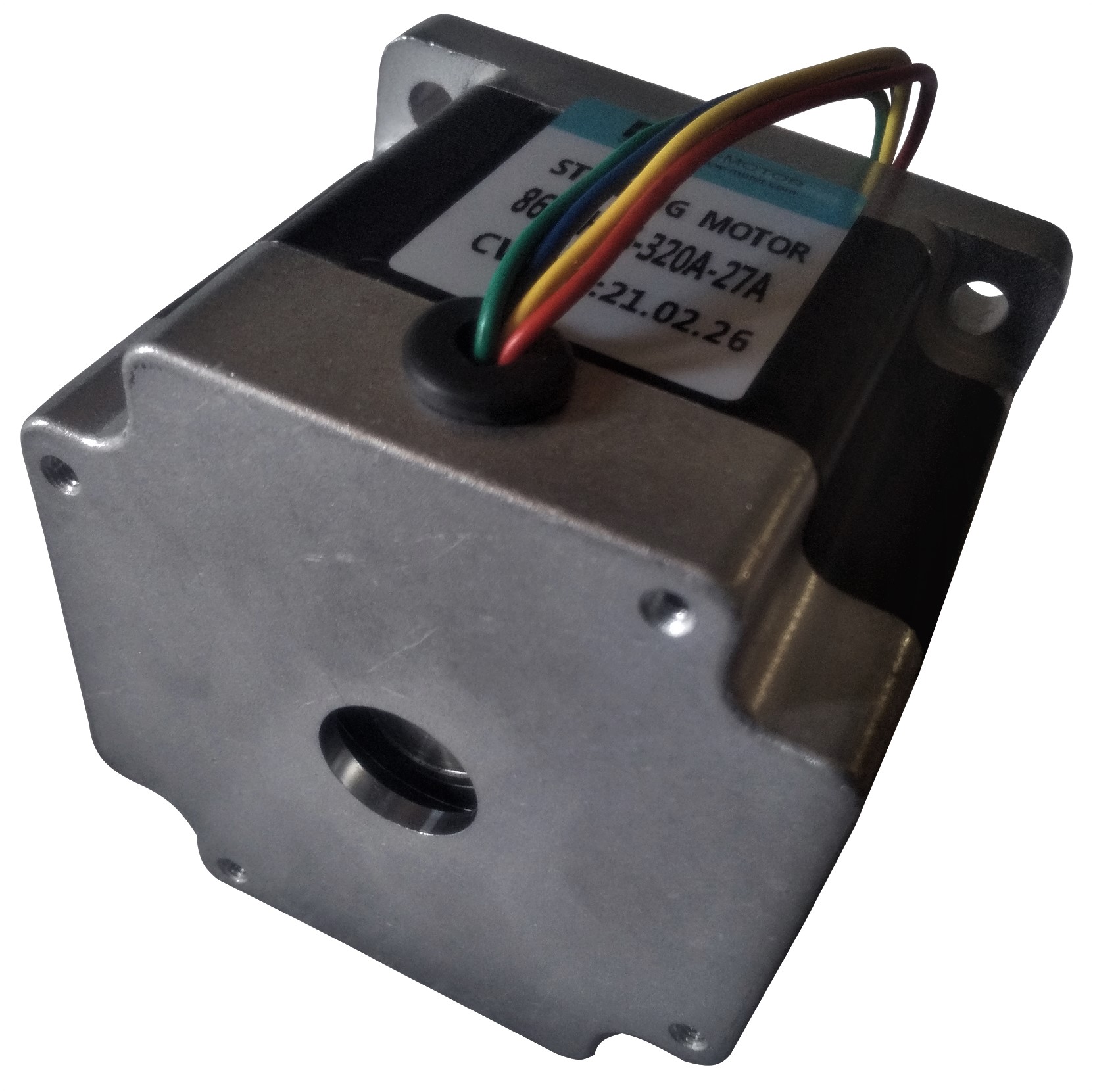

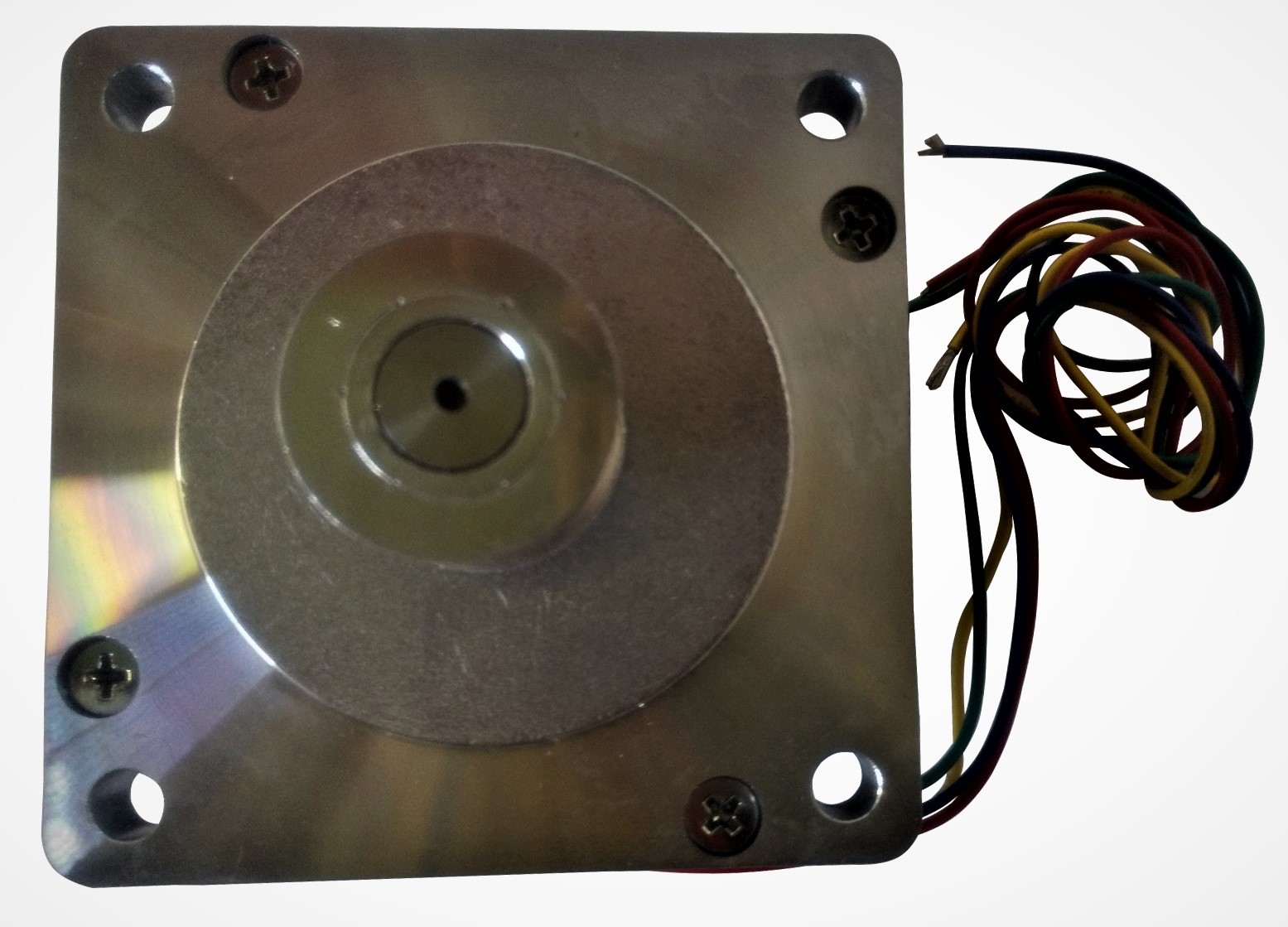

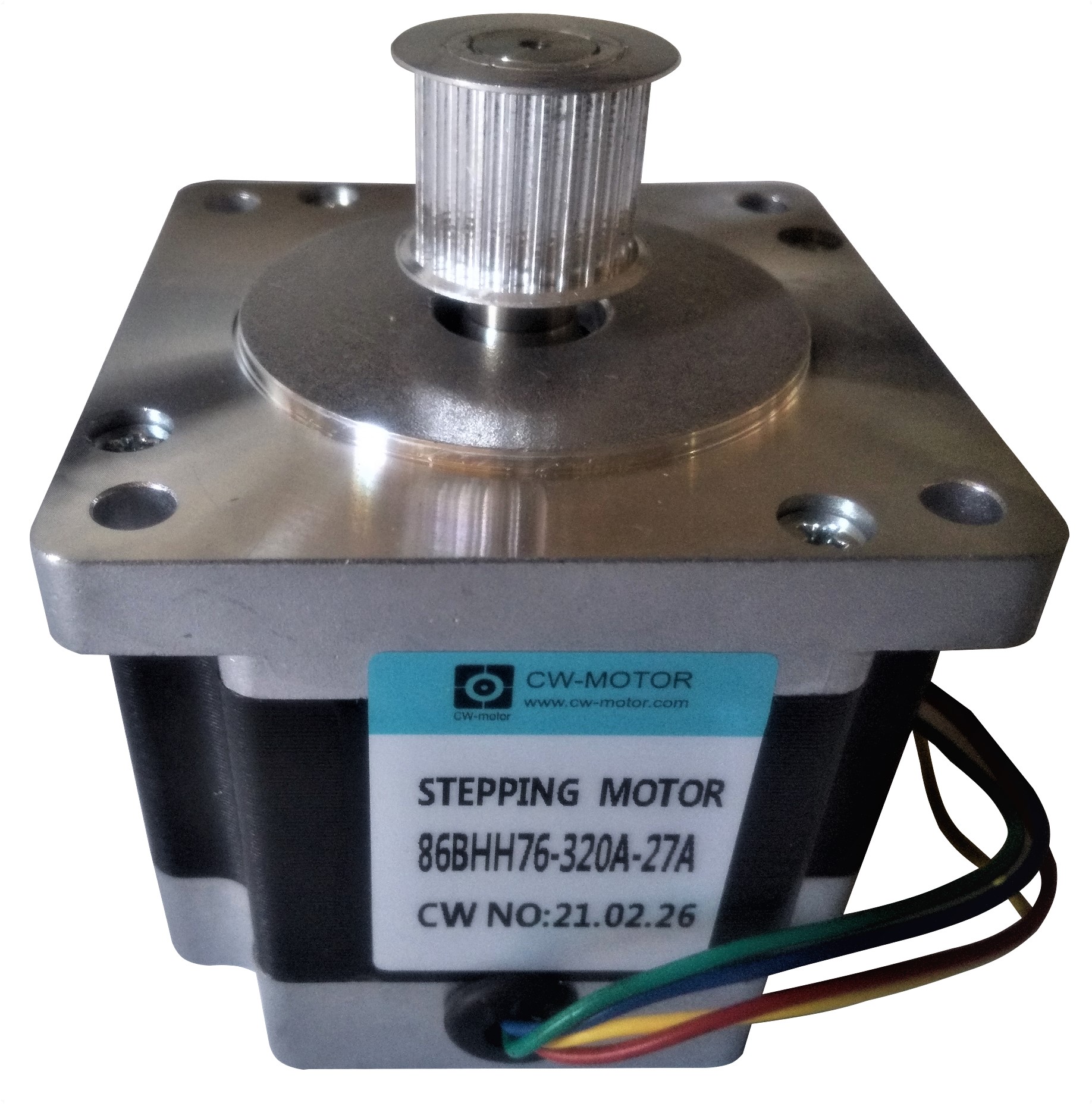

GS、RS、RDシリーズ用 Z軸ステッピングモーター

機種	価格税込
57BYG314J-12 (通常品)	35,00038,500
86BHH76-320A-27A	45,00049,500

57BYG314J-12

タテヨコ　55mm

86BHH76-320A-27A

タテヨコ　85mm

GS、RS、RD1812用の新型部品です。旧モデルとサイズが異なりますので型番を確認の上、ご購入下さい。

交換工賃　15,00016,500

LTシリーズ用ステッピングモーター / ドライバー

LTシリーズ用 X軸/Y軸ステッピングモータードライバー

機種	価格税込
DM420	15,00016,500	在庫切れ
2M420	15,00016,500
2DM420	15,00016,500
DMA860H または M860C	18,00019,800
M332C	15,00016,500
3ND583 または 3DM583	18,00019,800
3DM580 または 3DM580S	18,00019,800

LT5030・6040シリーズ用

DM420・2M420・2DM420・DMA860H/M860C・M332C

DMA860HとM860Cは互換品です。発送は、いずれかの商品となります。

LT1390シリーズ用

3ND583/3DM583・3DM580/3DM580S

3ND583と3DM583は互換品です。発送は、いずれかの商品となります。
3DM580と3DM580Sは互換品です。発送は、いずれかの商品となります。

それぞれ実機と型番が異なっていても、配線変更等は不要です。そのまま取り付けてください。

ドライバー交換時のディップスイッチ設定

LT5030・6040シリーズ：こちらを参照
LT1390シリーズ：こちらを参照

交換前の実機のディップスイッチの設定が、技術資料と異なっている場合は、実機に合わせて、新しく取り付けるドライバのディップスイッチを設定してください。

交換工賃　5,0005,500

LT1390用 Z軸ステッピングモータードライバー

機種	価格税込
DMA860H または M860C	18,00019,800

LT1390シリーズ用

LT1390V2・LT1390MPC15・LT1390RD

Leadshine

交換の際は、こちらを参照の上、行ってください。
交換前の実機のディップスイッチの設定が、技術資料と異なっている場合は、実機に合わせて、新しく取り付けるドライバのディップスイッチを設定してください。

交換工賃　5,0005,500

LTシリーズ用 X軸ステッピングモーター

機種	価格税込
LT5030 LT6040	35,00038,500
LT1390	45,00049,500

LT5030・6040用：42BYGH108-31

既存のモーターと同様に、配線を根元付近で2本切断してください。

LT1390用：573S-15L

GS、RS、RDシリーズ用 X軸ステッピングモータと同一品です。

交換後はバックラッシュを確認してください。

交換工賃　10,00011,000

LTシリーズ用 Y軸ステッピングモーター

機種	価格税込
LT5030 LT6040	35,00038,500
LT1390	45,00049,500

LT5030・6040用

42BYGH192-47 または 42BHM39W130A-24DA

製造ロットにより、ステッピングモータが異なります。
ステッピングモータの型番の違いにより、マシン設定(またはドライバのディップスイッチ)の変更が必要になります。

42BYGH108-31が搭載されている機体に取り付ける場合は、設定変更が必要になります。
ステッピングモーターの交換により型番が変更になる場合は、以下の機体の状態をご連絡ください。追って、どのように変更するかご連絡いたします。

X軸/Y軸各ステッピングモータドライバの型番
X軸/Y軸各ステッピングモータドライバのディップスイッチの状態
LaserCutLT、またはLaserCut6.1Jのマシン設定のX、Y軸パルス単位の設定

LT1390用：573S-15L

GS、RS、RDシリーズ用 Y軸ステッピングモータと同一品です。

交換工賃　10,00011,000

LT V2用 Z軸ステッピングモーター

機種	価格税込
LT1390 V2	45,00049,500

57CM21X-M－L200

交換工賃　15,00016,500

QSシリーズ用ステッピングモーター / ドライバー

QSシリーズ用 X軸/Y軸ステッピングモータードライバー

機種	価格税込
DM422C	18,00019,800
DM442	18,00019,800

DM422C(2相モーター用)

使用機種　：QS4030※
出力　　　：0.3-2.2A
電源電圧　：20-40VDC
入力パルス：0-75kHz

DM442(2相モーター用)

使用機種　：QS4030※ / 6040※ / 7050 / 9060 / 1290
出力　　　：0.5-4.2A
電源電圧　：20-40VDC
入力パルス：0-200kHz

QS4030は製造ロットにより、 DM422C、あるいはDM442が搭載されています。ご購入の際は、ドライバーに記載してある型番を確認の上、ご注文ください。

QS6040は、機体出荷時はDM432Cが搭載されていますが、DM442が使用可能です。DM442はDM432Cの上位互換で、形状は同一です。

交換前に実機のディップスイッチの設定を確認してください。
新しく取り付けるドライバーのディップスイッチをもともと付いていたドライバーと同じ設定にしてください。

交換工賃　5,0005,500

QSシリーズ用 Z軸ステッピングモータードライバー

機種	価格税込
DM422C	18,00019,800
DM442	18,00019,800
M542-05	18,00019,800

DM422C(2相モーター用)

使用機種　：QS4030
出力　　　：0.3-2.2A
電源電圧　：20-40VDC
入力パルス：0-75kHz

DM442(2相モーター用)

使用機種　：QS6040※
出力　　　：0.5-4.2A
電源電圧　：20-40VDC
入力パルス：0-200kHz

M542-05(2相モーター用)

使用機種　：QS7050 / 9060 / 1290
出力　　　：1.0-4.2A
電源電圧　：20-50VDC
入力パルス：0-300kHz

QS6040は、機体出荷時はDM432Cが搭載されていますが、DM442が使用可能です。DM442はDM432Cの上位互換で、形状は同一です。

交換工賃　5,0005,500

QSシリーズ用 X軸ステッピングモーター

機種	価格税込
QS4030	45,00049,500	在庫切れ
QS7050	45,00049,500
QS9060 QS1290	45,00049,500

QS4030用

42-H250C10 または 57-H502E208

QS7050用

57BYG H802-6 または 57-H250C408

QS9060/1290用

57-H250C408

交換工賃　10,00011,000

QSシリーズ用 Y軸ステッピングモーター

機種	価格税込
QS4030	45,00049,500	在庫切れ
QS7050	45,00049,500
QS9060 QS1290	45,00049,500

QS4030用

42BGY H104 または 42-H250C10 または 57-H502E208

QS7050用

57BYG H803-5 または 57-H250C408

QS9060/1290用

57-H250C408

交換工賃　10,00011,000

QSシリーズ用 Z軸ステッピングモーター

機種	価格税込
QS4030	45,00049,500	在庫切れ
QS7050	45,00049,500	在庫切れ
QS9060 QS1290	45,00049,500

QS4030用

457BYG H803-5 または 57-H502E208

QS7050用

57BYG H803-5

QS9060/1290用

57-H250E208

交換工賃　10,00011,000

QSシリーズ用ステッピングモータ接続基盤

機種	価格税込
機種共通	3,0003,300
